深圳市誠芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD
型 號 :
CX2977AAC保護功能 :
OVP/UVLO/OCP/OTP等內置MOS Rds(on) :
65W雙A1C口支持協議 :
PD2.0(3.0)/QC 2.0(3.0) 65W /FCP/SCP/AFC/BC1.2/Apple 2.4A/CHARGE TURBO 27W典型應用 :
5V/9V/12V/15V 3A&20V 3.25A,PPS,30- 65W PD,18WQC類快充封 裝 :

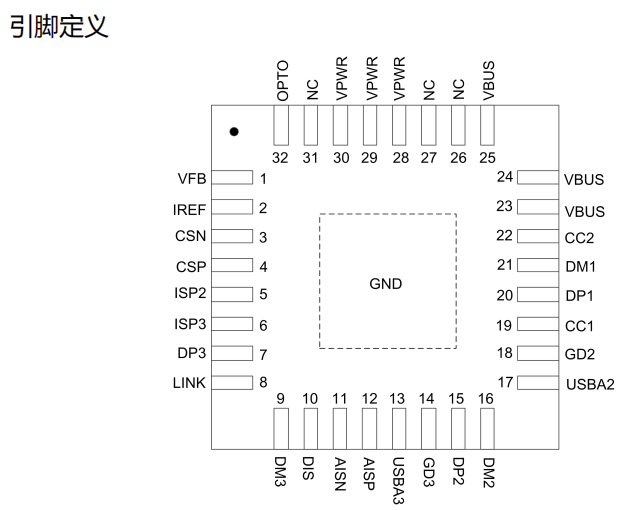

QFN5X5-32概述：
CX2977AAC是一款集成 USB Type-C、USB Power Delivery（PD） 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B 快充協議、華為 FCP/SCP 快充協議、三星 AFC 快充協議、VOOC 2.0 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規范的多功能 USB 三端口控制器，為 AC-DC適配器、移動電源、車載充電器等設備提供完整的 Type-C 和 Type-A 三端口充電解決方案。
CX2977AAC特別的集成了 LINK?互聯通信專利技術。通過 LINK?互聯功能，
CX2977AAC可以簡單靈活的應用在多個Type-C 和Type-A 端口的充電方案中。
CX2977AAC內置的 TYPE-C 協議可以支持 TYPE-C 設備插入自動喚醒系統，智能識別插頭的正插與反插，并實現連接。集成的 TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。
當 Type-C 和 Type-A 其中一個端口接入設備時，Type-C 或 Type-A 端口都可以實現獨立的快充功能。當 Type-C 和 Type-A 都接入設備時， 會將輸出電壓降至 5V 給設備供電，其中 Type-C 端口 PD 只廣播 5V/3A，保留 BC1.2 以及 Apple 2.4A，而 Type-A 端
口則只保留 Apple 2.4A。特別的，當 Type-A 口一直連接蘋果充電線但未接入蘋果手機時，Type-C 口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起。
CX2977AAC完美解決了 Type-A 和 Type-C 口連接充電線應用時的快充難題。此外，Type-A 口充飽關斷電流閾值低至 10mA，可支持智能穿戴設備小電流充電。
CX2977AAC通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。
CX2977AAC內部集成 CC 環路控制，在共享電源下可以有效的控制總電流緩解前端電源壓力
CX2977AAC支持二次燒錄，可實現在線升級。
CX2977AAC內建多種保護機制確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS 輸出前會監測端口電壓是否處于安全狀態）。
CX2977AAC集成 10mΩ VBUS 通路功率開關管和內部放電通路，節省了外圍器件，在發生錯誤時可以快速關閉輸出并恢復到安全狀態。

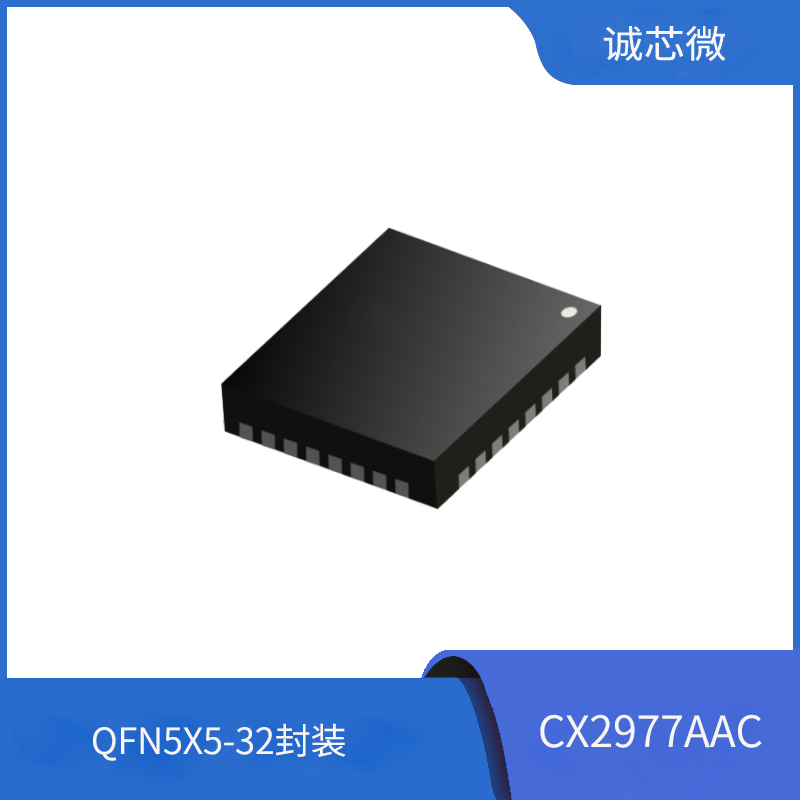

CX2977AAC采用 QFN5x5-32 封裝。應用中外圍電路非常簡潔，可以輕松通過 USB PD 認證測試。
